ШИМ контроллер со встроенным ключом

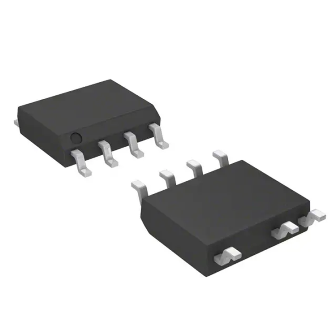

PN8368 Шим контроллер со встроенным ключем SOP7

Описание и характеристики PN8368

PN8368 ШИМ (pwm) контроллер со встроенным ключем на 650 В , для маломощных блоков питания (AC-DC ) не имеющий обратной связи с вторичной обмоткой и как следствие не нуждается в использовании  оптопары и источников опорного напряжения,  контроль напряжения осуществляется измерением напряжения на обмотке питания самой микросхемы выводом FB  3pin. Пусковая цепь HV Startup  встроена в корпусе микросхемы снимая напряжение с  высоковольтного вывода  SW    5,6pin и накапливается на конденсаторе подключенном к VDD  1pin. После старта питание  осуществляется от дополнительной обмотки трансформатора , подключенной через однополупериодный выпрямитель к выводу VDD  1pin.

Артикул:  CHP129
Полное название :  PN8368SSC-R1D
Маркировка на корпусе: PN8368
Максимальная мощность рассеивания:  8 Вт
Макс. напряжение на встроенном ключе:  650 В
Напряжение пуска на SW  (Vsw_START)    30 В
Напряжение питания Vdd     8......30 В
Пороговое напряжение старта Vdd     16.5 В
Защита от заниженного питания    8,5 В
Защита от завышенного питания   32 В
Тип корпуса:  SOP-7

Назначение выводов PN8368
