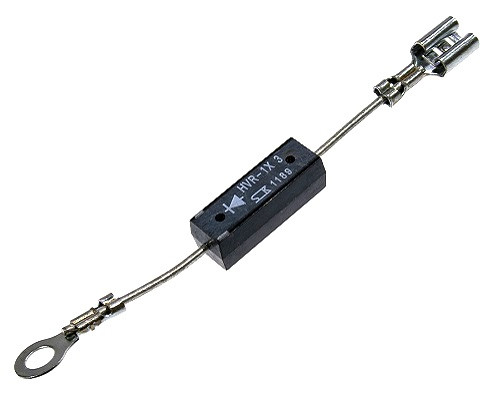

Подбор и замена высоковольтного диода для микроволновки (СВЧ печи)

Говоря о подборе аналога диода для микроволновой печи и правильной его замене невозможно хотя бы поверхностно не углубится в саму схему микроволновки, поэтому для начала рассмотрим несколько самых распространенных схем включения магнетрона, глядя на которые проще будет понять какие типы диодов встречаются в СВЧ печах, какая роль на них возложена, а ниже я приведу таблицу с аналогами диодов для микроволновых печей. Конечно есть люди наивно полагающие что все диоды в микроволновых печах одинаковые и менять их можно не вникая в подробности, и действительно у многих замена как говорится "на бум" прокатывала, но как показывает практика все это временно и если тип диода или его обратный ток не совпадают микроволновка вскоре вновь выйдет из строя.   Итак, первая схема (Рис. 1) включения магнетрона самая простая и одна из самых распространенных, особенно в бюджетных СВЧ печах, некоторые производители настолько экономят что даже высоковольтный анодный предохранитель считают не обязательным к установке, но давайте обо всем по порядку... Силовой трансформатор преобразовывает сетевое напряжение в два независимых источника питания необходимых для работы магнетрона, первое-напряжение накала, как правило, это напряжение всего от 3.15 до 6.3 вольт, но с током до 10 ампер. Второе-анодное, как правило, оно равно около  2000В, но этого явно недостаточно для работы магнетрона и поэтому после трансформатора стоит умножитель напряжения выполненный на высоковольтном конденсаторе С1 со встроенным резистором R1 (сопротивление 1-10 МОм) и высоковольтном выпрямительном диоде VD1. После умножителя  напряжение поднимается до 3600-4200 В, и ток магнетрона при этом в зависимости от его мощности  составляет 120....300мА. Исходя из этих данных  уже можно понять что выпрямительный диод для микроволновки должен быть с обратным напряжением не менее 6кВ и током не менее 350 - 550мА.        Ток диода так же можно посчитать исходя из мощности магнетрона, к примеру магнетрон 900W /4000V = 0,225 A,   то есть ток анода составит 225 мА. Но это все только в теории, на практике не все так красиво, поскольку трансформатор у нас сетевой, а на вторичных обмотках нет ни какой стабилизации то и все скачки, просадки, выбросы, помехи прямо пропорционально отражаются на анодном напряжении. Пример: при сетевом напряжении 230V на магнетроне у нас будут к примеру  4000 В, если сетевое напряжение поднимется до 250 В (допустим ночью когда сети разгружены) то аноде магнетрона будет 4360 В, если сеть просядет до 200 В, по и анодное напряжение просядет 3480 В,  при этом ток в цепи анода тоже будет значительно изменятся, поэтому выпрямительный диод нужно выбирать с учетом возможных скачков и перепадов в сети.     В качестве выпрямительных высоковольтных диодов в микроволновых печах чаще всего применяют  CL01-12 он же  HVM12,  2CL4512H  и др. Поскольку все диоды подобного типа по сути являются сборкой из последовательно собранных диодов (Рис. 5), сопротивление их достаточно высокое и проверить этот полупроводник тестером как обычный диод не получится, для проверки высоковольтных диодов мастера, как правило используют дополнительный источник питания.     Рассмотрим схему включения магнетрона на Рис. 2, она так же является одной из самых популярных в микроволновых печах, здесь мы видим добавился новый тип диода - защитный, предохранительный или фьюз диод (Рис. 6), аналог высоковольтного стабилитрона, этот диод  не позволяет накапливаться на конденсаторе C1 излишнему напряжению, и как следствие ограничивает  выходное напряжение умножителя, как бонус защищает  тот конденсатор от пробоя. Защитный диод устанавливают как правило сознательные производители, которые хоть немного следят за качеством своей продукции. В качестве фьюз диодов  применяют TS01,  HV-6X2P1  и др. На подобных микроволновках удобно использовать сборку из двух диодов например HV-6X2P1, CL01-12      На Рис. 3 и Рис. 4  показаны достаточно редкие, но все же встречающиеся схемы силовой части микроволновых печей, отличительная особенность такой схемы это дополнительный выпрямительный диод. По задумке такая схема обеспечивает более стабильное питание магнетрона за счет дополнительного диода и внутренней емкости самого магнетрона, доподлинно не известно способна ли такая схема значительно продлить срок службы магнетрона но видимо ее посчитали не рациональной и встретить такую схему можно крайне редко.     В таблице ниже приведены высоковольтные диоды для микроволновых печей их описание и каким диодом их можно заменить.    Подбор и замена высоковольтного диода для микроволновой печи. Диод Параметр Описание Чем заменить Выпрямительные высоковольтные диоды CL01-12  350мА 12кВ Выпрямительный диод для СВЧ печей, как правило, включен между конденсатором и корпусом микроволновки HVM12,  2CL4512H, HVM14, HVM15, HVM16  HVM12 350мА 12кВ Выпрямительный  диод для СВЧ печей, как правило, включен между конденсатором и корпусом микроволновки CL01-12,  2CL4512H, HVM14, HVM15, HVM16  2CL3512 350мА 12кВ Выпрямительный диод, как правило, включен между конденсатором и корпусом микроволновки HVM12,  CL01-12,  2CL4512H, HVM14, HVM15, HVM16   2CL4512H 450мА 12кВ Встречается на микроволновых печах с мощным магнетроном, как правило, включен между конденсатором и корпусом микроволновки T4512H,  HVP12, HVP14, HVP15, HVP16 2CL4509 450мА 9кВ Встречаются редко, как правило, включен между конденсатором и корпусом микроволновки, лучше менять на диод с обратным напряжением более 10кВ 2CL4512H,  T4512H,  T4512H 450мА 12кВ Встречается на микроволновых печах с мощным магнетроном, как правило, включен между конденсатором и корпусом микроволновки 2CL4512H,   HVP12, HVP14, HVP15, HVP16 HVM5 HVM8 HVM10 350мА 5кВ  8кВ 10кВ Встречаются редко из-за заниженного обратного напряжения, как правило, включен между конденсатором и корпусом микроволновки лучше менять на стандартные с хорошим запасом по напряжению.  CL01-12,  HVM12,  2CL4512H, HVM14, HVM15, HVM16  HVM14 HVM15 HVM16 350мА 14кВ  15кВ 16кВ Менять лучше всего на диоды с таким же напряжением, но если магнетрон установлен стандартный (до 5кВ) то и диод можно ставить стандартный. !   HVM12, !  CL01-12, !    2CL4512H HVP5 HVP8 HVP10 HVP12 HVP14 HVP15 HVP16 750мА 5кВ  8кВ 10кВ 12кВ 14кВ  15кВ 16кВ Еще один ряд высоковольтных диодов с достаточно большим током.     Защитные высоковольтные диоды TS01 D1=6кВ D2=1.7кВ Предохранительный  диод, как правило,  устанавливается в СВЧ печи параллельно конденсатору. Не рекомендуется оставлять микроволновку без этого диода.   HV-6X2P1,  2X062H0A(M), 2X062H1A(ML) HV-6X2P1 D1=6кВ D2=1.7кВ Предохранительный  диод, как правило, устанавливается в СВЧ печи паралельно конденсатору. Не рекомендуется оставлять микроволновку без этого диода. TS01,  2X062H0A(M), 2X062H1A(ML) 2X062H0A D1=6кВ D2=1.5кВ Предохранительный  диод, как правило, устанавливается в СВЧ печи паралельно конденсатору. Полное название HVR-2X062H0A HV-6X2P1,   TS01,  2X062H0A(M), 2X062H1A(ML) 2X062H0A(M) 2X062H1A(ML) D1=6кВ D2=1.7кВ Предохранительный  диод, как правило, устанавливается в СВЧ печи паралельно конденсатору. Полное название HVR-2X062H0A(M) или  HVR-2X062H1A(ML) HV-6X2P1,   TS01,  2X0620A D1=6кВ D2=1.3кВ Предохранительный  диод, как правило, устанавливается в СВЧ печи паралельно конденсатору. HV-6X2P1,   TS01,   2X062H0A 2X062H0A(M), 2X062H1A(ML),
